SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical 3D integreert de ontwerpgegevens voor elektrische schema’s met SOLIDWORKS 3D CAD en stelt je in staat om elektrische componenten in het 3D CAD model te plaatsen.

Vraag offerte aan

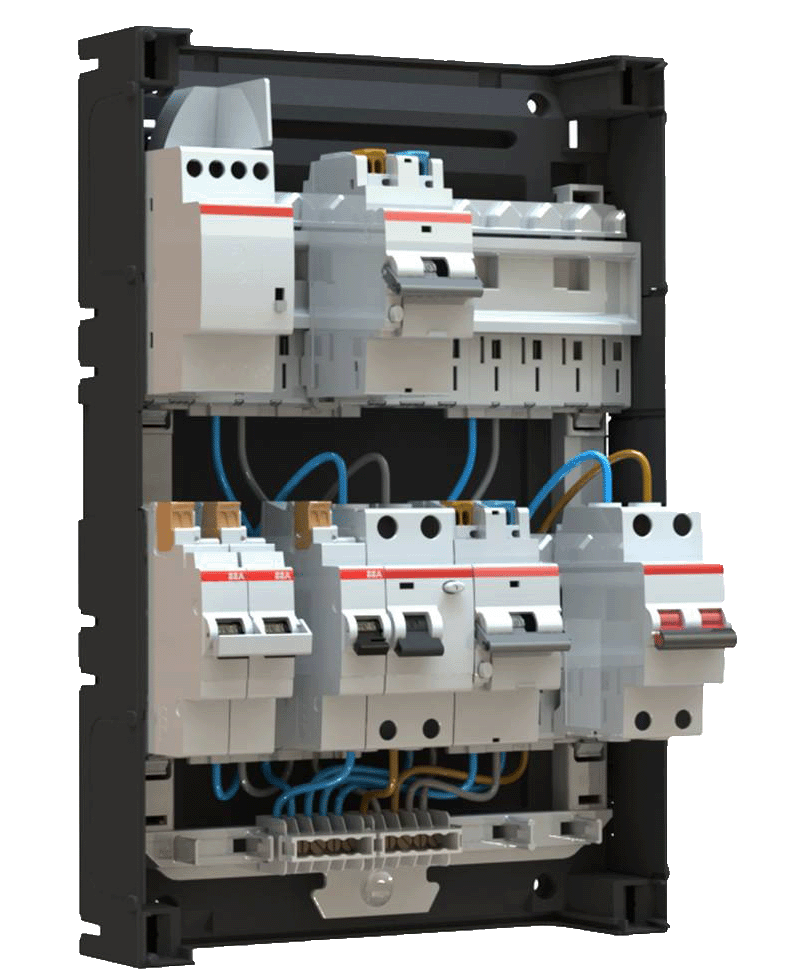

solidworks-electrical-3d-header_transparant
Verbetert jouw elektrotechnisch systeemontwerp op alle fronten

SOLIDWORKS Electrical 3D


Ontdek hoe makkelijk je een elektrisch ontwerp maakt
Gebruik de uitgebreide bibliotheek en voeg eenvoudig componenten toe. Maak automatisch de verbindingen. Laat ze automatisch met elkaar verbinden of hergebruik bestaande ontwerpen.

Ervaar hoe snel de documenten worden gemaakt
Blokschema’s, aansluitschema’s en stuklijsten worden automatisch gegenereerd. Hierdoor blijven ze altijd actueel.

Zie hoe je samenwerkt in 3D
Ontwerp gelijktijdig het elektrisch schema en de mechanica in één ontwerp. Alles blijft gesynchroniseerd om fouten te voorkomen.
visiativ-bg-4

SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical biedt een breed scala aan functies voor het maken van elektrische schema’s en 3D ontwerpen

Eindelijk! Geïntegreerd elektromechanisch ontwerpen.

Ontdek conflicten met het mechanische ontwerp
Voeg componenten uit het elektronische schema toe aan het 3D model en controleer of het past.

Werk synchroon aan het mechanisch ontwerp
Laat ontwerpteams gelijktijdig werken voor het sneller plannen van kabels, draden en kabelbomen in het 3D model.

Breng automatisch draden en kabelbomen aan
Door de autorouting functie worden draden, kabels en kabelbomen automatisch in het 3D model aangebracht. Makkelijk, snel en op de juiste lengte.

Download brochure

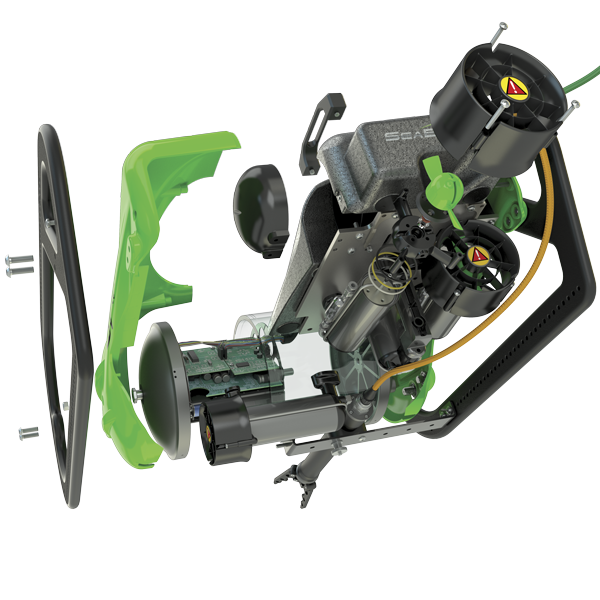

solidworks-electrical-3d-01

Werk beter samen. Real time integratie van elektrische schema’s en 3D CAD

Samenwerking
Werk gelijktijdig aan hetzelfde project met meerdere gebruikers.

Real time synchronisatie
Alle ontwerpgegevens worden in real time en bi-directioneel gesynchroniseerd tussen schema’s en het 3D model.

Voorkom fouten bij wijzigingen
Combineer de stuklijst van het elektrisch schema en het 3D CAD model in één uniforme stuklijst.

Gegevensuitvoer naar productie
Templates aanpassen om specifieke productiekosten en productiegegevens in te voeren, zoals materiaal, arbeid, productiesnelheid en startkosten.

Download brochure

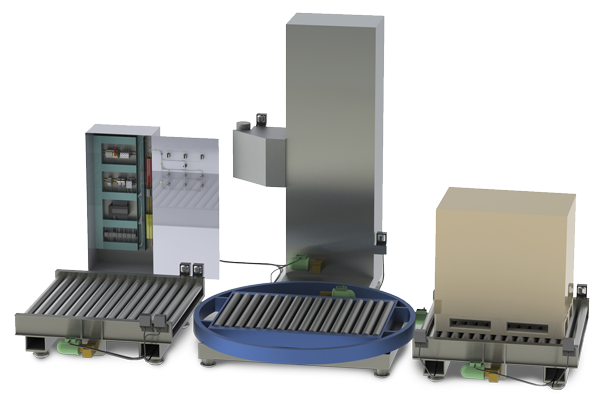

solidworks-electrical-3d-02

Ontwerp elektra in 3D en er gaat een wereld voor je open

Met SOLIDWORKS Electrical 3D ben je niet meer jaloers op de mogelijkheden die een 3D CAD engineer heeft.
3D CAD was een revolutie in de CAD wereld. Nu is het ook mogelijk om alle voordelen van ontwerpen in 3D te combineren met elektrotechnisch ontwerpen. SOLIDWORKS Electrical 3D geeft een extra dimensie aan het ontwerpen van systeemkasten. Ontwerp sneller door gebruik te maken van een uitgebreide bibliotheek met kant en klare componenten. Hiermee weet je vooraf (en niet achteraf) of het allemaal gaat passen.

Sla de brug tussen MCAD en ECAD engineers

Download het gratis eBook

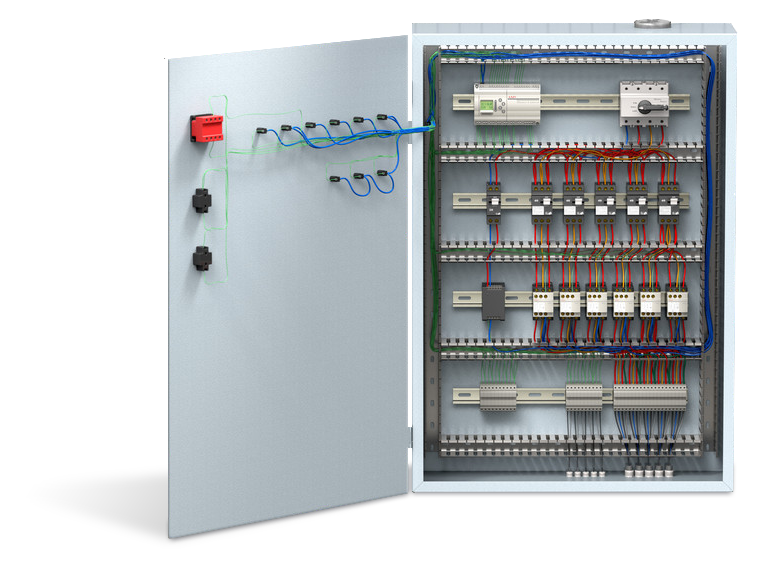

Electrical_Camera_2

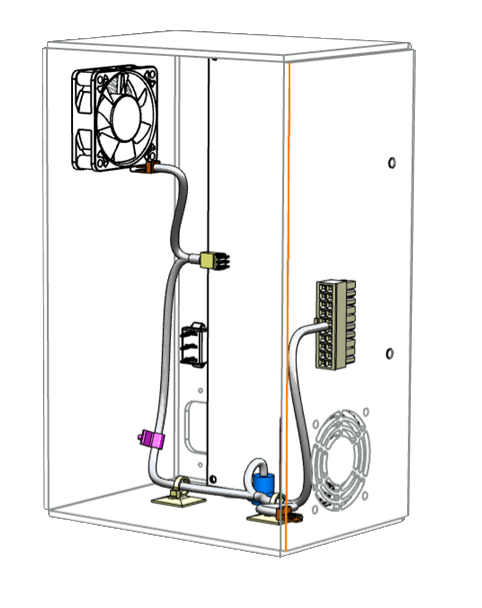

Kabelbomen ontwerpen lastig..? Welnee!

Krachtige functies die je veel werk uit handen nemen
SOLIDWORKS neemt je veel werk uit handen met het maken van kabelbomen. Op basis van het elektrisch schema bedraad Auto-routing technology alle componenten automatisch op de juiste wijze. Met de 3D Rout Harness functie kan vervolgens connectoren worden toegevoegd en de benodigde kabellengtes worden bepaald. Het resultaat? Een foutloos ontworpen elektrakast zoals het bedoeld is.

Download brochure
Electrical_kabelbomen_3
